Mekkora hézagnak kell lennie a vezérműszíj és a vezérműtárcsa között? A szélesség egyeztetésének módszere a vezérműszíjak és a szíjtárcsák esetében

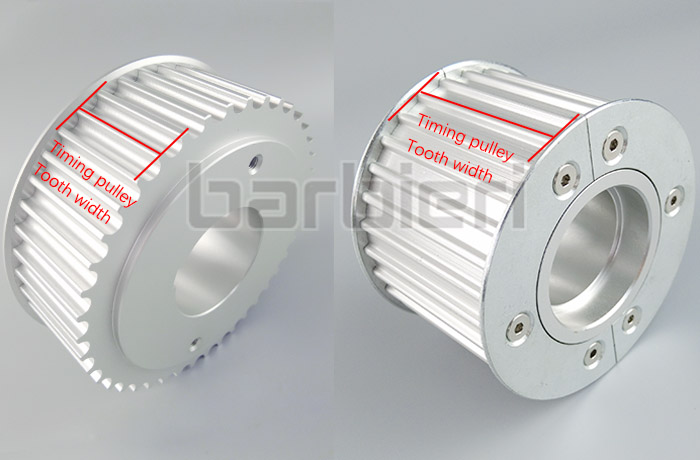

A hagyományos kialakításoknál avezérműszíjkeskenyebb, mint a vezérműszíj. A standard kiválasztási elv az, hogy a vezérműszíj effektív fogszélessége valamivel nagyobb, mint a vezérműszíj szélessége. Először a terhelési nyomaték alapján számítsa ki a szükséges vezérműszíj szélességet (beleértve a biztonsági tényezőt is), majd a vezérműszíj peremeinek típusa alapján határozza meg a hézagot. A vezérműszíj nem szélesíthető a végtelenségig. A vezérműszíj fogszélességének megfelelő illesztése megakadályozhatja az oldalirányú súrlódás okozta károkat a vezérműszíj működése során, és szabályozhatja a gép teljes területét és a feldolgozási költségeket.
Szélességi ráhagyás a következő szerint foglalható le:vezérműszíjtárcsakarima típusa:
Dupla peremes vezérműszíjtárcsa: A kétoldalas határolószerkezetnek köszönhetően a vezérműszíj működése stabilan korlátozott, minimális eltolással. Kis hézagigény. A vezérműszíj fogszélessége 1-2 mm-rel szélesebb, mint a vezérműszíj szélessége. A legtöbb hagyományos precíziós sebességváltó berendezéshez alkalmas.
Nem peremes vezérműszíjtárcsa: Oldalsó korlátozó korlátozások nélkül a vezérműszíj nagyobb működési szabadsággal rendelkezik, de hajlamos a kismértékű eltolódásokra. Nagyobb biztonsági távolságra van szükség. A vezérműszíj fogszélessége 2-5 mm-rel szélesebb, mint a vezérműszíj szélessége, hogy tompítsa az eltolódást és csökkentse a szíj megcsúszásának kockázatát.
Alacsony sebességű szállítási forgatókönyvek: Alacsony sebességű szállítási körülmények között, nagy pontosságú pozicionálás nélkül, a vezérműszíj fogszélességének 3-10 mm-es ráhagyása elegendő a berendezés alapvető működési követelményeinek kielégítéséhez.
A vezérműszíj és a vezérműgörgő szélességének megengedett tartománya nem univerzálisan rögzített érték. A felső és alsó határértékeket rugalmasan kell megválasztani a berendezés üzemi körülményei alapján. Nagy sebességű, nagy terhelésű körülmények között a hézag felső határát kell választani; precíziós, kis terhelésű, nagy pontosságú pozicionálási körülmények között a hézag alsó határát. A vezérműszíj oldalirányú mozgásának szigorú ellenőrzése elengedhetetlen az átviteli pontosság és a berendezés stabilitásának biztosításához.

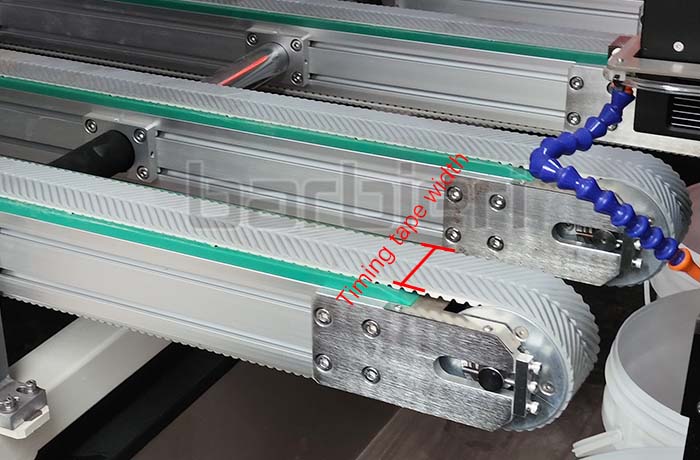

Például: EzvezérműszíjA szállítószalag 60 mm széles vezérműszíjat használ, hozzá illő 62 mm-es vezérműszíj fogszélességgel.
A vezérműszíj hajtás gyakori hibáinak elkerülése:
1. Vezérműszíj szélessége sssshh Vezérműszíjtárcsa fogszélessége: Működés közben a vezérműszíj oldala folyamatosan a rögzítőélhez dörzsölődik, ami könnyen éllepattogzáshoz, szíjrepedéshez, hosszú távú használat során pedig szíjtöréshez vezethet.
2. Vezérműszíj szélessége = Vezérműszíjtárcsa fogszélessége: A vezérműszíj és a szíjtárcsa feldolgozási és összeszerelési tűrései miatt már kismértékű eltérés is a szíj oldalának szoros dörzsölődését okozza a rögzítőélhez, ami hosszú távú üzem során a szíj oldalának kopását és károsodását eredményezi.
3. A szinkronszíjtárcsa túlzott hézagja: A szinkronszíj oldalirányú határolója meghibásodik, és a szinkronszíj működés közben gyakran balra és jobbra eltolódik, ami a sebességváltó pontosságának csökkenéséhez, a berendezés rezgéséhez és rendellenes zajhoz, a szíjfogak rendellenes kopásához vezet, és súlyosan befolyásolja a sebességváltó rendszer stabilitását.
